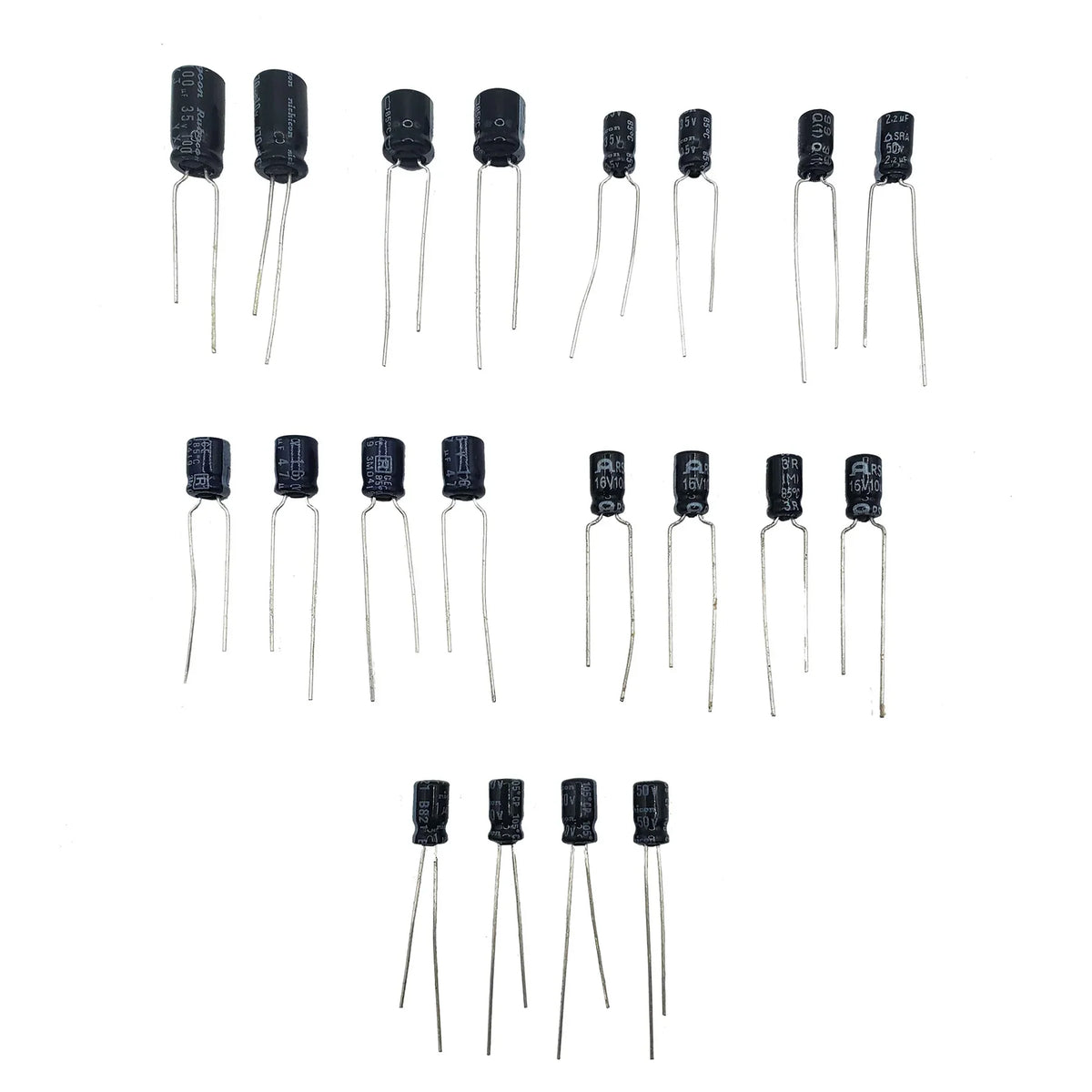

Mainboard Capacitor Set for Atari Lynx 1/2

Replacement surface-mount electrolytic capacitor set compatible with all Atari 7800® consoles.

INCLUDED:

• 1x Capacitor Kit


NOTES:

• Typical Lynx I Set Locations:

  C07    10uf    6.3v
  C08    1uf    50v
  C09    47uf    6.3v
  C10    47uf    6.3v
  C11    220uf    6.3v
  C19    2.2uf    50v
  C20    2.2uf    50v
  C23    10uf    35v
  C25    10uf    6.3v
  C26    10uf    6.3v
  C29    10uf    35v
  C38    100uf    35v
  C39    470uf    10v
  C42    10uf    6.3v
  C75    1uf    50v
  C76    47uf    6.3v



• C103949-001 Rev 1/2 Locations:

  C7    10uF    25v
  C8    1uF    50v
  C9    47uF    6.3v
  C10    47uF    6.3v
  C11    220uF    6.3v
  C16    47uF    6.3v
  C19    2.2uF    50v
  C20    2.2uF    50v
  C23    10uF    35v
  C24    1uF    50v
  C25    10uF    25v
  C26    10uF    25v
  C29    10uF    35v
  C34    1uF    50v
  C38    100uF    25v
  C39    470uF    10v
  C42    10uF    25v



• Lynx II Set Locations:
  C104471-001 Rev A

  C03    10uf    6.3v
  C11    10uf    6.3v
  C14    47uf     6.3v
  C16    1uf    50v
  C19    47uf     6.3v
  C21    220uf    6.3v
  C23    10uf    35v
  C25    10uf    35v
  C27    10uf    6.3v
  C28    10uf    6.3v
  C32    2.2uf    50v
  C33    2.2uf    50v
  C37    1uf    50v
  C39    100uf    35v
  C41    470uf    10v
  C47    1uf    50v
  C53    47uf     6.3v
  C58    1uf    50v
  C60    47uf     6.3v
  C64    220uf    6.3v
